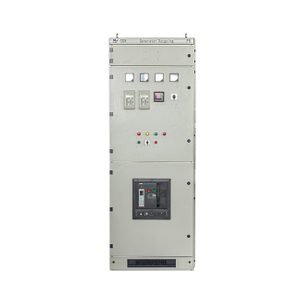

Le commutateur rétractable de la basse tension GCS (ci-après dénommé que le périphérique) est développé en fonction des exigences du département compétent de l'industrie, de nombreux utilisateurs électriques et une unité de conception par département de la mécanique de l'État d'origine, groupe de services de conception united du service d'alimentation. Il est conforme aux conditions nationales et avec un indice de performance technique plus élevé et adapte les demandes de développement du marché de l'électricité et capable de concurrencer les produits importés disponibles. L'appareil a adopté l'authentification conjointement présidée par deux départements en juillet 1996 à Shanghai. Il obtient la reconnaissance et l'affirmation de l'unité de fabrication et de la construction de consommateurs d'énergie.
L'appareil est applicable au système distribution de la centrale électrique, du pétrole, de l'ingénierie chimique, de la métallurgie, du tissage et des industries de la construction de grandes industries de la construction, etc. Dans les endroits avec une haute automaticité et nécessitent un ordinateur à joint, tel que la centrale à grande échelle et Système industriel pétrochimique, etc., il s'agit de la basse tension complète distribution du dispositif utilisé dans le système de génération et d'alimentation avec une tension de travail en trois phases AC50 (60) Hz, une tension de travail nominale 380V, du courant nominal 4000A et ci-dessous pour {[2] }, contrôle central du moteur et compensation de puissance réactive. Le dispositif accorde aux normes IEC439- 1 et GB7251.1.
1.Main cadre adopte une barre de bar 8MF. Les deux côtés de la barre d'acier sont installés avec un trou de montage de 9,2 mm avec module de 20mm et 100mm. L'installation intérieure est flexible et facile.
2. Types de formulaire de montage Conception pour le cadre principal, structure de montage complet et structure de soudage partielle (cadre latérale et rail transversale) pour la sélection des utilisateurs.
3.Suite Le compartiment de fonction de l'appareil est séparé mutuellement. Les compartiments sont divisés en compartiment de l'unité de fonction, compartiment à barres de bus et compartiment de câbles. Chacun a une fonction indépendante relative.
4. La barre de bus 4.Horizontal adopte un modèle de réseau de niveau de l'armoire pour améliorer la capacité de résister à la force électrodynamique pour la barre de bus. C'est la mesure de base pour obtenir une capacité de résistance élevée de court-circuit pour le circuit principal.
La conception de compartiment 5.Cable facilite la prise de câble et l'entrée de haut en bas.
Tension nominale du circuit principal (V) | |||
Ca | 380 (400), (660) | Résistant au courant de la barre de bus | 50, 80 |
Volition nominale du circuit auxiliaire (V) | Courant de raccord de crête de pointe de barre de bus (KA / 0.1S) | 105, 176 | |
Ca | 220, 380 (400) | Tension de test de fréquence de ligne (V / 1min) | |
Dc | 110, 220 | Circuit principal | 2500 |
Fréquence nominale (Hz) | 50 (60) | Circuit auxiliaire | 1760 |
Tension d'isolation nominale (V) | 660 (1000) | Barre de bus | |
Courant noté (a) | Système triphasé à quatre fils | A.b.c.n | |
Barre de bus horizontale | ™ 4000 | Système à cinq fils triphasé | A.b.c.pe.n |
Barre de bus vertical (MCC) | 1000 | Qualité de protection | IP30, IP40 |
