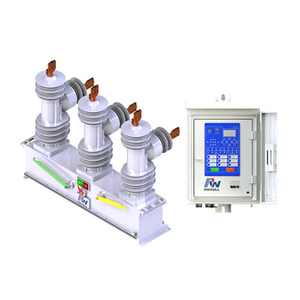

Réenclencheur automatique d'aspirateur extérieur

Recloseur unique et triphasé

Jusqu'à 38 kV, 25 ka et 1250 A pour la fiabilité de l'installation de la pôle extérieure ou une protection contre la sous-meuble

Se conformer aux normes IEC / ANSI fournissait une fabrication personnalisée

Solutions entières pour la conception, l'assemblage, le test ...

Solution responsable pour la sécurité et la fiabilité

Large gamme offre, entreprise facile et installation pratique

Principaux paramètres techniques (trois phases)

N	Article	Unité		Données
1	Tension maximale nominale	kv		15	27	38
2	Courant maximum noté	A		400/630/800/1250
3	Fréquence nominale	Hz		50/60
4	Courant de rupture de court-circuit nominal	ka		12.5 / 16/20 / 25 *
5	Valeur de crête évaluée	ka		31.5 / 40/50 / 63 *
6	Voltage de fréquence de puissance 1min de 1min (sèche / humide)	kv	E	28/36	60	70
			F	36/50	65	85
			G	45/55	70	90
7	Tension d'impulsion de foudre nominale	kv	E	95	125	170
			F	110	140	185
			G	120	150	195
8	Séquence de fonctionnement	s	N	C-0.3-CO-180-CO
			M	C-0.5-CO-2-CO-5-CO-CO
9	Vie mécanique	n	N	10000
			M	30000
10	Alimentation et tension de fonctionnement	V		110/220, personnalisé
11	Ratio du transformateur actuel	A		400/1, personnalisé
12	Nombre de capteurs de tension	n	E	≤3
			F	≤6
13	Horaire d'ouverture	Mme	N	≤50
			M	≤30
14	Heure de fermeture	Mme	N	≤60
			M	≤40
15	Distance minimale de fléchissement	mm / kv		31, niveau 4
16	Distance minimale entre les phases	mm		360	380	435
17	Transformateur potentiel	V		110/220, personnalisé
18	Longueur de câble	m		6, 8, 12, personnalisé
19	Pince de câble		E	Nema de 2 trous
			F	Nema de 4 trous
20	Paratonnerre	n		≤6
21	Type de montage	Colonne simple / double

Principaux paramètres techniques (phase unique)

N	Article	Unité		Données
1	Tension maximale nominale	kv		8.6	15.6	21.9
2	Courant maximum noté	A		400/630/800/1250
3	Fréquence nominale	Hz		50/60
4	Courant de rupture de court-circuit nominal	ka		12.5 / 16/20 / 25 *
5	Valeur de crête évaluée	ka		31.5 / 40/50 / 63 *
6	Voltage de fréquence de puissance 1min de 1min (sèche / humide)	kv	E	28/36	60	70
			F	36/50	65	85
			G	45/55	70	90
7	Tension d'impulsion de foudre nominale	kv	E	95	125	170
			F	110	140	185
			G	120	150	195
8	Séquence de fonctionnement	s	M	C-0.5-CO-2-CO-5-CO-CO
9	Vie mécanique	n	M	30000
10	Alimentation et tension de fonctionnement	V		110/220, personnalisé
11	Ratio du transformateur actuel	A		400/1, personnalisé
12	Nombre de capteurs de tension	n	E	≤1
			F	≤2
13	Horaire d'ouverture	Mme	M	≤20
14	Heure de fermeture	Mme	M	≤30
15	Distance minimale de fléchissement	mm / kv		31, niveau 4
17	Transformateur potentiel	V		110/220, personnalisé
18	Longueur de câble	m		6, 8, 12, personnalisé
19	Pince de câble		E	Nema de 2 trous
			F	Nema de 4 trous
20	Paratonnerre	n		≤2
21	Type de montage	Colonne simple / double
22	Combinaison 3 phases	apporter
