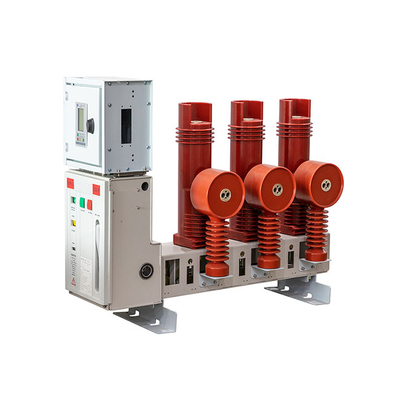

Les disjoncteurs de l'aspirateur de la série VD4 de Chine sont des dispositifs pour une installation de commutation intérieure. Veuillez contacter Rockwill pour des exigences d'installation spéciales. Les disjoncteurs à vide de la série VD4-R avec mécanisme de fonctionnement latéral pour l'installation d'intérieur La technique de construction de pôles séparée. Chaque pôle abrite un interrupteur à vide qui est encastré dans la résine lorsque le cylindre est moulé grâce à un processus de fabrication spécial. Cette méthode de construction protège l'interrupteur sous vide de choc, de pollution et de condensation.
Le mécanisme de fonctionnement est le type d'énergie stocké sans déclenchement avec une ouverture et une fermeture indépendante indépendamment de l'action de l'opérateur. Le mécanisme de fonctionnement est largement utilisé dans tous les disjoncteurs VD4-R Series avec contrôle frontal.
Le disjoncteur peut être contrôlé à distance lorsqu'il est équipé d'accessoires électriques dédiés (motoréducteur, libération d'ouverture et de fermeture).
Le mécanisme de fonctionnement, les trois pôles et les capteurs de courant (si fournis) sont installés sur un cadre métallique sans roues. La construction est particulièrement compacte, robuste et de poids limitée.
Les disjoncteurs de la série VD4-R avec des mécanismes de fonctionnement latéraux sont des dispositifs de pression scellés de longue durée de vie. (Normes IEC 62271-100)
Disjoncteur sous vide |
| VD4 / R 12 | VD4 / R 17 | VD4 / R 24 | ||||||
Normes |
| ● | ● | ● | ||||||
Tension nominale | Ur (kv) | 12 | 17.5 | 24 | ||||||
Tension d'isolation nominale | Nous (kv) | 12 | 17.5 | 24 | ||||||
Résister à la tension à 50hz | UD (kv) | 28 | 38 | 50 | ||||||
Impulsion résistance à la tension | Up (kv) | 75 | 95 | 125 | ||||||
Fréquence nominale | fr (Hz) | 50-60 | 50-60 | 50-60 | ||||||
Courant thermique nominal | Ir (a) | 630 | 800 | 1250 | 630 | 800 | 1250 | 630 | 800 | 1250 |
Capacité de rupture de droits (courant de court-circuit nominal symétrique) | Isc (ka) | 12.5 | - | - | 12.5 | - | - | 12.5 | - | - |
16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | ||
20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | ||
25 | 25 | 25 | 25 | 25 | 25 | - | - | - | ||
Courant de résistance à de courte durée (3s) | Ik (ka) | 12.5 | - | - | 12.5 | - | - | 12.5 | - | - |
16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | ||
20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | ||
25 | 25 | 25 | 25 | 25 | 25 | - | - | - | ||
Capacités | IP (ka) | 31.5 | - | - | 31.5 | - | - | 31.5 | - | - |
40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | ||
50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
63 | 63 | 63 | 63 | 63 | 63 | - | - | - | ||
Capacités |
| ● | ● | ● | ||||||
Horaire d'ouverture | (Mme) | 40 ... 60 | 40 ... 60 | 40 ... 60 | ||||||
Temps d'arc | (Mme) | 10 ... 15 | 10 ... 15 | 10 ... 15 | ||||||
Temps de repos total | (Mme) | 50 ... 75 | 50 ... 75 | 50 ... 75 | ||||||
Heure de fermeture | (Mme) | 30 ... 60 | 30 ... 60 | 30 ... 60 | ||||||
● Code | ● Versions disponibles | ||
1.Fross Pushbutton | Les disjoncteurs VD4 avec mécanisme de fonctionnement latéral sont disponibles dans les versions suivantes: | ||
2. Ouvrir un indicateur/closed | |||
3.Discharged | Centre-distance p = () mm | Fixé | Amovible |
Compteur 4.OPERATION | 210 | 210 | |
5. Manipulation de chargement manuellement | 230 | 230 | |
6. Poussez-poussoir | 250 | 250 | |
7. RelaisProtection | 275 | 275 | |
Boîte de terminal 8.Delivery | 300 | 300 | |
9. transformateur de courant | 310 | 310 | |
10.Polo |
|
|
|
